El RH818 representa el pináculo del diseño modular de turismos eléctricos a 1/8 escala. Diseñado para una implacable capacidad de ajuste y dominio de la pista, el ensamblaje de esta plataforma exige precisión, un proceso que transforma los componentes en bruto en una sinfonía de velocidad. Vamos a diseccionar las etapas centrales de la ingeniería.
Núcleo de fibra de carbono: Comience con el conjunto principal del chasis asimétrico de 4mm. Tenga en cuenta la protuberancia del lado izquierdo para una distribución óptima del peso. La alineación de la cubierta superior (placa del segundo piso) es crítica: hacia atrás, protuberancia a la izquierda.
Dominio diferencial: El Corazón del manejo. Montar difusores delanteros/traseros y diferencial central utilizando técnicas profesionales:
Sellado: Instale juntas tóricas meticulosamente en cada etapa para la contención del aceite.
Engranaje de engranaje: Inserte el engranaje de anillo (engranaje principal) y el engranaje de piñón (engranaje pequeño), alineándose con precisión con el punto plano de la taza de transmisión. Asegure con C-clips (Circlips).

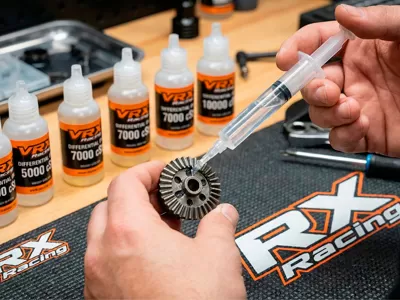

Spider Gears & Shimming: Instale engranajes de araña diferenciales con calzas (dos por lado) para lograr una reacción cercana a cero. Aplique la viscosidad diferencial de aceite especificada (más alta para el diff central).
Pilas de rodamientos y calzas: La precisión importa. Configure los cojinetes de Copa con pilas de cuña específicas (por ejemplo, 4 cuñas en el lado del eje de transmisión, 1 rodamiento de cuña en el lado de salida). Cajas seguras con tornillos autorroscantes de 2x10mm con un controlador hexagonal de 2,0mm.
Brazos de suspensión y bolas de pivote: Monte los brazos de suspensión delanteros/traseros, observando las flechas de orientación (normalmente apuntando hacia adelante). Instale bolas de pivote (pernos de bola) en los orificios del portador. Utilice aparatos ortopédicos de brazo de suspensión para una rigidez crítica.
Vínculo de dirección: la clave para el manejo receptivo.
Configuración de la barra de acoplamiento: Monte enlaces de dirección, apretando mientras mantiene distancias centrales aproximadas especificadas (por ejemplo, 1,3 cm, 3,7 cm). Observe la curvatura.
Conexión de tuerca de bola: Inserte los extremos de enlace en los pernos de bola cerca del extremo más corto y el extremo más largo de los brazos, asegurando una orientación constante en ambos lados.
Columna de dirección y Ackermann: Instale el servo de dirección, el servo brazo (25T/23T) y la placa de enlace (placa de Ackermann). Conecte los botones derecho e izquierdo utilizando los orificios especificados (por ejemplo, el primer orificio para la sensibilidad). Incorpore el resorte de retorno con una herramienta de resorte. Presione rodamientos con bridas de 5x10mm en los botones.
Malla de motor y engranaje: Instale el piñón en el eje del motor, alineando su punto plano. Asegure con un tornillo de fijación usando un controlador hexagonal de 2,5mm, aplicando un bloqueo de rosca (por ejemplo, 242 Loctite). Logre un espacio óptimo de malla de engranaje recto (0,2-0,3mm). Monte el motor con tres tornillos (patrón de estrella).
ESC & Electronics: Monte el ESC (controlador electrónico de velocidad) al ras con el borde del chasis para la refrigeración. Conecte el interruptor de encendido. Cableado de la ruta limpiamente.
Configuración del receptor: Conecte el cable Ch1 servo en (dirección) y el cable ESC en Ch2 (acelerador) del receptor, los colores del cable a juego (señal = blanco/amarillo). Enrute los cables a través de la caja del receptor impermeable (Caja Rx).
Enfriamiento: Coloque el ventilador/funda de refrigeración ESC.
Ejes de transmisión y concentradores CVD: Inserte los ejes de transmisión CVD delanteros/traseros (juntas universales) en unidades de salida de diff. Alinee las bolas de pivote con los agujeros del portador del cubo. Instale adaptadores hexagonales de rueda, arandelas y asegure con tuercas de rueda. Compruebe la articulación de la suspensión.

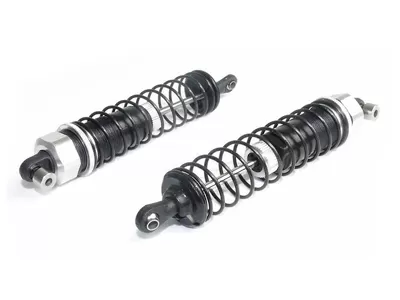

Torres y amortiguadores de Choque: Monte torres de choque delanteras/traseras (fibra de carbono de 4mm) utilizando un controlador hexagonal de 2,5mm para soportes superiores de amortiguador y controlador hexagonal de 2,0mm para bajadas. Tenga en cuenta la dirección de inserción del tornillo para evitar la Unión.
Aerodinámica y cuerpo: ensambla el alerón trasero con tornillos de cabeza de botón (hexagonal de 2,0mm), alineándose con los orificios del indicador para lograr un equilibrio aerodinámico. Recorte los postes del cuerpo, monte la carcasa del cuerpo pintada y asegure con clips estándar para el cuerpo. Instale el parachoques delantero.
